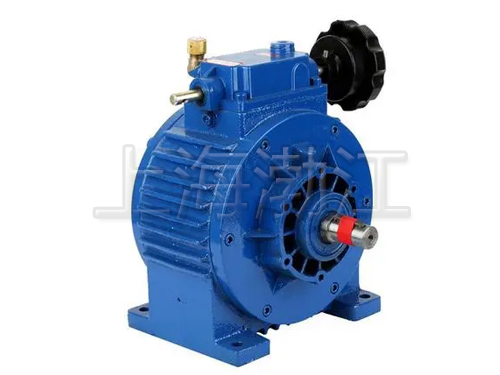

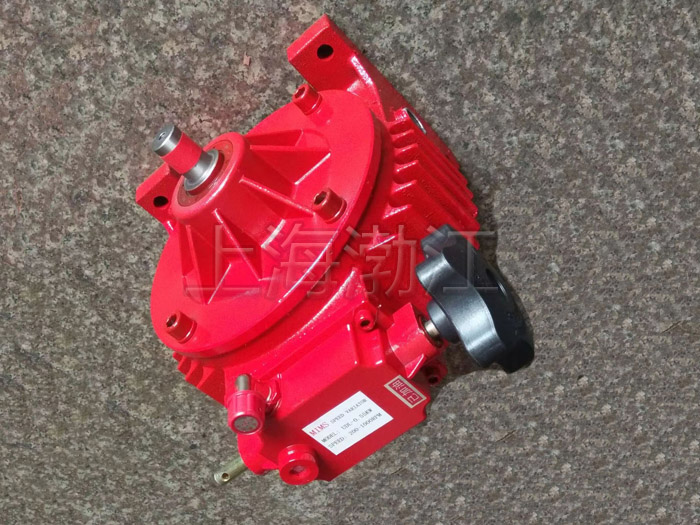

無級變速減速機主要由壓緊的主動輪裝置、摩檫傳動機構、調速控制機構組成。MB系列行星摩擦式機械無級變速器主要由壓緊的主動裝置、摩擦傳動機構、調速控制機構組成。帶錐度的主動輪和壓盤被一組碟形彈簧壓緊,輸入軸與主動輪用鍵聯接,而組成壓緊的主動裝置。
一組帶錐度的行星摩擦輪內側夾在壓緊的主動輪和壓盤之間,外側夾在帶錐度的固定環和調速凸輪之間,而組成摩擦副;當壓緊的主動裝置運轉時,摩擦輪做純滾動,由于固定環和調速凸輪不動,因此,摩擦輪在自轉的同時作公轉運轉,通過行星摩擦輪的中心軸及滑塊軸承而帶動行星架轉動。
無級變速減速機產品特點
1、高強度:在加沖擊負載或機器逆轉時,本機性能可靠,能轉動。
2、變速范圍大:變速比均為1:5,即輸出轉速可在1:45至1:7.25之間任意變化。
3、調速精度高:調速精度為1--0.5轉。
4、性能穩定:本機的傳動部件都經過特殊的熱處理,精密度加工摩檫部位,潤滑良好,運行平穩、噪音低、壽命長。
5、同軸結構:輸入軸、輸出軸同向旋轉,體積小、重量輕。
6、組合能力強:本機可與各種類型
減速機組合,實現低轉速,大扭矩的變速的效果。
7、在允許負載的情況下,調定的轉速恒定。
8、全機密封,可適用于潮濕、多塵、有輕度腐蝕性的工作環境。
9、強度高,耐用,安全可靠;調速極為簡單方便。
10、可連續工作運轉,并可正反方向運轉,運轉平穩,性能穩定,環保。
11、機體結構緊湊,占安裝空間小,采用品鋁合金壓鑄成型.
無級變速機傳動變速原理:
轉動手輪帶動調速凸輪改變角向位置的同時,調速凸輪的端面曲線經平面彈子夾和固定凸輪的端面曲線作用,使調速凸輪產生軸向移動,從而均勻改變調速凸輪和固定環之間的間隔,使錐度行星摩擦輪產生徑向移動。均勻地改變了行星摩擦輪與主動輪、壓盤及固定環、調速凸輪摩擦處的工作半徑,實現穩定的無級變速。
